旁路电液控制系统由供油装置和执行机构组成。

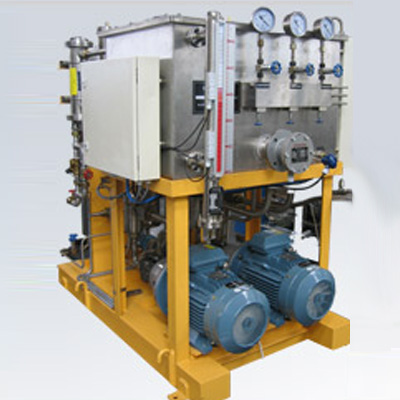

供油装置
|
供油装置是为整套旁路液压系统提供所需的压力和流量，它由油箱、油泵、泵出口组件（含单向阀、过滤器、溢流阀等）、蓄能器、电气箱及其他对油压、油温、液位的检测装置等组成，另外有一套独立的滤油、冷却系统和再生装置。 |
|
产品特点： |
A）采用进口恒压变量泵，供油装置工作在调定的恒定压力下，流量依据外负载的变化而变化；
B）液压系统有压力、液位、温度传感器，可实现远程及就地监控；
C）两套电机油泵组，用一备一，当工作油泵因某种原因出力不足或故障时，备用油泵能自动启动，可实现液压连锁和电气连锁；
D）独立的滤油、冷却系统和再生装置可保证油质的温度、颗粒度及理化指标始终保持最佳工作状态；
E）系统设有溢流阀﹑单向阀等安全保证装置；
F）人性化设计，所有泵、过滤器、单向阀、蓄能器都能实现在线更换，避免停机损失；
G）整套系统采用集成化设计，现场管路安装简单。 |
|
|
|
产品型号及主要技术参数 |
|
型 号 |
HPGY-100P |
HPGY-200P |
|
工作压力(MPa) |
14.5 |
|
最大压力(MPa) |
21 |
|
工作流量(L/min) |
24 |
50 |
|
油箱容积(L) |
400 |
400 |
|
主电机功率 |
7.5 KW/380V |
15 KW/380V |
外形尺寸(mm)
(长×宽×高) |
2000×1350×1600 |
2000×1400×1800 |
|
整机重量(Kg) |
1200 |
1500 |
|
材 质 |
不锈钢 |
不锈钢 |
|
|
|
|
|

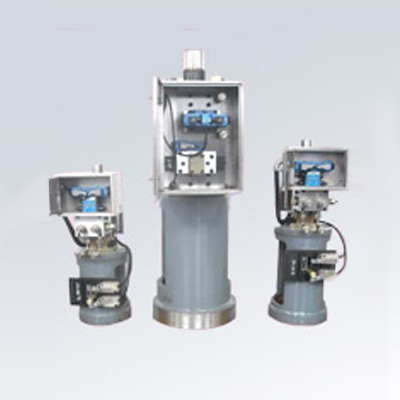

执行机构 |
|
|
|
执行机构（又称油动机）是旁路液压系统的重要组成部分，按照其控制的阀门不同，可分为减温减压阀执行机构、喷水调节阀执行机构和喷水隔离阀执行机构。
减温减压阀执行机构为控制型执行机构，可以根据控制系统的指令信号将阀门控制在任意位置上，其开启关闭都由液压力来驱动。另外配有电磁阀实现快开快关功能。执行机构上配置闭锁阀，在故障状态下具有保位功能，可实现在线维修。
喷水调节阀执行机构为控制型执行机构，可以根据控制系统的指令信号将阀门控制在任意位置上，其开启关闭都由液压力来驱动。另外配有电磁阀实现快开快关功能。执行机构上配置闭锁阀，在故障状态下具有保位功能，可实现在线维修。
喷水隔离阀执行机构为开关型执行机构，阀门只能处于全开或全关状态，由液压力来开驱动。执行机构上装有行程开关发出阀门处于开启或关闭位置信号，全程动作时间可调，具有液压锁紧功能。 |
|
产品特点
|
|
A）控制型执行机构采用双位移传感器，反馈信号二取一，防止因故障导致无反馈信号，阀门失控；
B）控制型执行机构的核心元件伺服阀均采用进口件，可靠性高；
C）油缸活塞和活塞杆分别采用斯特封和格莱圈，油缸寿命长，内泄小；
D）集成块采用为不锈钢，避免了抗燃油的腐蚀带来的介质污染。
|
|
