EH系统即汽轮机电液控制系统,由供油装置、执行机构和危急遮断装置组成。

商品详情在线下单


EH系统即汽轮机电液控制系统,由供油装置、执行机构和危急遮断装置组成。

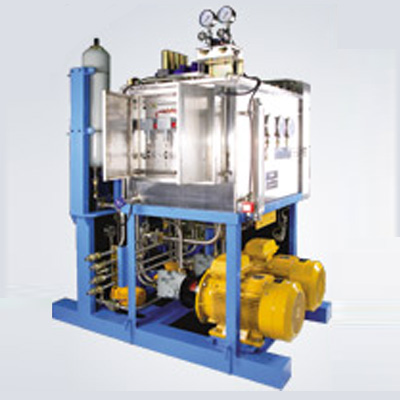

供油装置:

  供油装置是为整套EH液压系统提供所需的压力和流量,同时保持液压油的正常理化特性和运行特性。它由油箱、油泵、泵出口组件(含单向阀、过滤器、溢流阀等)、蓄能器、电气箱及其他对油压、油温、液位的检测装置等组成,另外有一套独立的滤油系统、一套独立的冷却系统和一套再生装置。
产品特点:
A)采用进口恒压变量泵,供油装置工作在调定的恒定压力下,流量依据外负载的变化而变化;
B)液压系统有压力、液位、温度传感器,可实现远程及就地监控;
C)油泵用一备一,当工作油泵因某种原因出力不足或故障时,备用油泵能自动启动;
D)独立的滤油系统、冷却系统和再生装置可保证油质的温度、颗粒度及理化指标始终保持最佳工作状态;
E)系统设有溢流阀﹑单向阀等安全保证装置;
F)人性化设计,所有泵、过滤器、单向阀、蓄能器都能实现在线更换,避免停机损失;
G)整套系统采用集成化设计,现场管路安装简单。

型  号 HPGY-100 HPGY-200 HPGY-300 HPGY-600
工作压力(MPa) 14.5
最大压力(MPa) 21
工作流量(L/min) 25 50 90 110
油箱容积(L) 400 400 900 1000
主电机功率 7.5kw/380v 15kw/380v 30kw/380v 30kw/380v
外形尺寸(mm)
(长×宽×高)
2000x1350x1600 2000x1400x1800 2000x1550x2400 2000x1550x2700
整机重量(Kg) 1200 1500 2000 2500
材 质 不锈钢 不锈钢 不锈钢 不锈钢

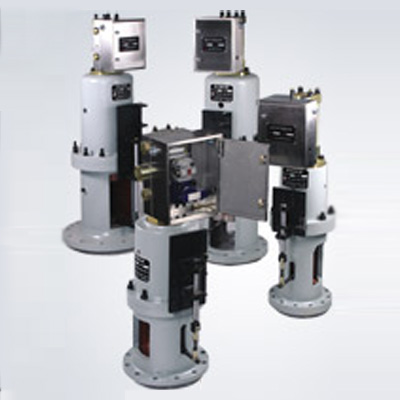

执行机构


      执行机构(又称油动机)是EH液压系统的重要组成部分。执行机构通常为单侧执行机构,即阀门靠液压力开启,弹簧力关闭,以保证在紧急状态下阀门的快速关闭。对于快关要求不高的抽汽阀执行机构,也可以做成双侧执行机构,即阀门开启和关闭均由液压力实现。
      执行机构按照控制方式可分为开关型执行机构和控制型执行机构。
      开关型执行机构只有全开和全关两种工作状态。汽机挂闸后阀门自动开启,危急遮断系统动作后,阀门关闭。执行机构上配有位移传感器和行程开关进行阀门位置指示。通常主汽门上配置开关型执行机构。
      控制型执行机构上配有电液伺服阀,可将控制信号转变为液压信号,并以位移传感器作为反馈信号组成闭环回路,可以将阀门控制在任意位置上。通常调节汽门上都配置控制型执行机构。

产品特点:

A)控制型执行机构采用双位移传感器,反馈信号二取一,防止因故障导致无反馈信号,阀门失控;
B)控制型执行机构的核心元件伺服阀均采用进口件,可靠性高;
C)油缸活塞和活塞杆分别采用斯特封和格莱圈,油缸寿命长,内泄小;
D)集成块采用为不锈钢,避免了抗燃油的腐蚀带来的介质污染;
E)人性化设计,油缸、伺服阀均可实现在线更换;
F)通用化设计,系列化的油缸、卸荷阀、逆止阀等液压元件搭配组成执行机构,可最大程度减少备件种类;
G)产品规格齐全,油缸规格有64、83、125、152、200、250,并有各种行程以满足不同阀门需要。

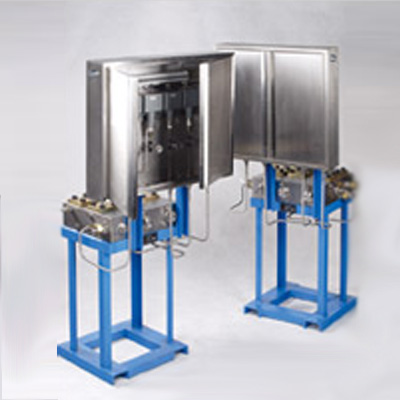

危机遮断装置

       危急遮断装置是EH系统的重要组成部分。当汽轮机超速或安全保护系统动作需要停机时,危急遮断装置动作,卸去EH系统的安全油,使阀门快速关闭。

产品特点:
A)由四个AST电磁阀和两个OPC电磁阀组成,AST电磁阀控制主汽门回路,OPC电磁阀控制调节汽门回路;
B)完全的冗余设计,保证高的可靠性要求;
C)四个AST电磁阀组成串并联回路,当任何一个电磁阀拒动或误动都不会影响工作;
D)AST电磁阀具有在线试验功能,可以随时检测电磁阀的状态;
E)在AST回路和OPC回路之间有单向阀连接,保证OPC动作时AST保持不变,AST动作时OPC同时动作;
F)AST电磁阀和OPC电磁阀采用进口产品,可靠性高,适用于长期通电工作;
G)集成化设计,AST电磁阀、OPC电磁阀、单向阀设计在同一块集成块内,压力开关盒与电磁阀构成一个整体,现场安装简单。
