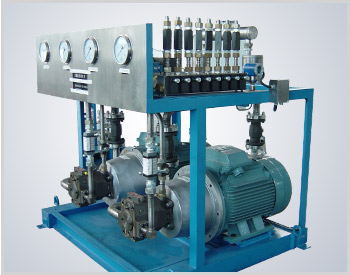

传统的顶轴油系统,都采用手动变量泵+截止阀来控制顶轴压力和顶轴高度,多余流量通过溢流阀溢流。控制精度低,油压波动大,油压波动进而导致轴承间隙波动。我公司研制的新型顶轴油系统,采用恒压变量泵+调速阀来实现顶轴压力和顶轴高度的控制,通过压力设定能自动补偿因轴瓦磨损等引起的流量变化,操作简单,控制精度高,工作稳定。
      电机启动后,油泵以全流量向系统供油。当泵输出压力到达泵内调压阀调定压力时,高压油推动恒压泵上的控制阀,控制阀操作泵的变量机构,使泵的输出流量减少,当泵的输出流量和系统用油流量相等时,泵的变量机构维持在某一位置。当系统需要增加或减少用油量时,泵会自动改变输出流量,维护系统油压在一个恒定值。在每个轴瓦的支路上都装有调速阀,通过调整调速阀的开度,可以控制每个轴瓦的顶轴压力和流量。如果轴瓦磨损,泄漏增大,变量泵会自动调整输出流量,以满足各路轴瓦需要。


A)采用进口恒压变量泵,顶轴油系统工作在恒定压力下,流量依据外负载的变化而变化;
B)在各路轴瓦压力油输出口装有进口调速阀,可以方便地调节每个出口流量,精度高,干扰小。
C)在泵的吸油总管上装有滤油器,用于去除来自油箱内的杂质,延长泵的使用寿命,滤油器可实现在线更换;
D)每个泵出口上有流量计,可监测每个泵的输出流量;
E)油泵用一备一或用二备一,当工作油泵因某种原因出力不足或故障时,备用油泵能自动启动;
F)系统设有溢流阀﹑止回阀等安全保护装置;
G)系统设有压力传感器监测系统压力,另有压力开关提供压力高﹑低报警,可实现远程监控;
H)整套系统采用集成化设计,现场管路安装简单。



工作压力(MPa):17.5~21MPa
最大压力(MPa):25MPa
工作流量(L/min):107L/min或130L/min(单台油泵)
电动机参数:380V 50Hz 30KW/55KW
油泵数量:3台(用二备一)/2台(用一备一)
吸油管(mm):φ114mm
回油管(mm):φ38mm
压力管(mm):8Xφ22mm
外形尺寸(mm):2000mm×2100mm×1800mm
